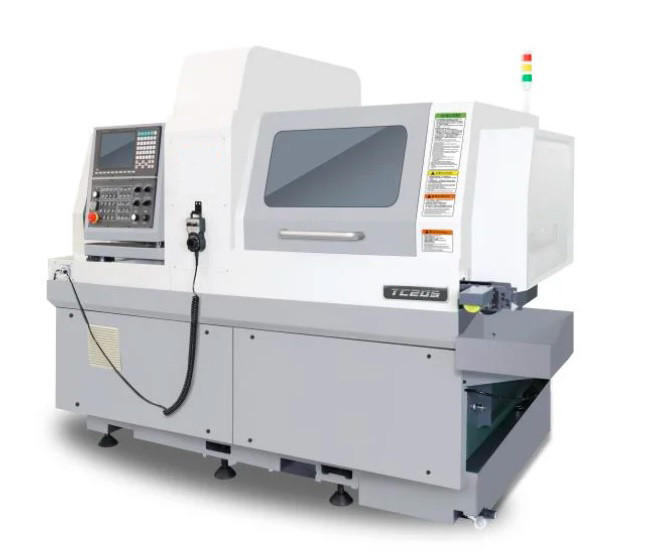

5 Axis Technology TC205 Spindle Swiss Type CNC Turning Lathe с послепродажным обслуживанием
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TOSUN |
| Сертификация: | CE, RoHS |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный корпус |
| Время доставки: | Период проведения пикового сезона: в течение 15 рабочих дней, вне сезона: в течение 15 рабочих дней |
| Условия оплаты: | LC, T/T, D/P, PayPal, Western Union, Небольшая сумма платежа |
| Поставка способности: | 1000PCS/Year |
|
Подробная информация |
|||
| Модель No.: | TC205 | Точность обработки: | 0.01 ~ 0.02 ((мм) |
|---|---|---|---|
| Классификация представления: | Лидирующие механические инструменты CNC | Состояние: | Новый |
| Транспортный пакет: | Деревянный корпус | Спецификация: | 2450*1350*1850 |
| Торговая марка: | TOSUN | Производство: | Сучжоу |
| Код Hs: | 8458190000 | Поставка способности: | 500pcs/year |
| Послепродажное обслуживание: | Да, да. | Гарантия: | 1 год |
| Применение: | Металл | Метод движения: | Линейный контроль |
| Метод контроля: | Полу-закрытое управление петли | Численный контроль: | CNC/MNC |
| Конфигурация: | Доступно. | ||
Характер продукции
- Каждая ось использует импортные высокоточные линейные гиды, шаровые винты и высокоточные подшипники.
- Используйте синхронную структуру направляющего куста, реализуйте высокоскоростную и высокоточную обработку.
- Гибкое переключение между режимом направляющего куста и режимом не направляющего куста для удовлетворения потребностей различных методов обработки.
- Ключевые компоненты с газовой уплотнительной структурой, предотвращением разлива масла и шлака, улучшая срок службы и стабильность.
- Мотор с высоким крутящим моментом, высокая жесткость и прочность оси скольжения и держатель инструмента для удовлетворения требований большого объема резки и высокой эффективности обработки.
- Высокая масштабируемость, с различным количеством инструментов, соответствующих процессу, что приводит к высокой рентабельности.
| Модель | TC205 | |
| 5-осевой, двойной шпиндель | ||
| Система NC | SYNTEC 220TB | |
| Номинальная мощность токарного станка | КВ | 15 |
| Максимальный диаметр обработки | мм | φ20 |
| Максимальная длина обработки (одноразовое зажимание) С гидорубом | мм | 230 |
| Максимальная длина обработки (одноразовое зажимание) Непроводящий куст | мм | 2D |
| Мощность основного шпинда | КВ | 2.2/3.7 |
| Мощность подвитка | КВ | 2.2/3.7 |
| Главный шпиндель максимум через диаметр отверстия | мм | φ27 |
| Обратная скорость главного/подраздельного шпинделя | обороты в минуту | 10000/10000 |
| Подколенчатый макс зажимания | мм | φ20 |
| Субшпиндель максимум через диаметр отверстия | мм | φ27 |
| Быстрая скорость подачи | м/мин | 18 ((X1) 24 ((X2/Y1/Z1/Z2) |
| Мощность питающего двигателя | КВ | 1 |
| Мощность | КВА | 15 |
| Устройство давления воздуха | МПА | 0.6 |
| Вес | в кг | 3500 |
| Размеры L*W*H | мм | 2450*1350*1850 |
Конфигурация инструмента
| Основной инструмент шпинделя | Инструмент подшпинделя | |||

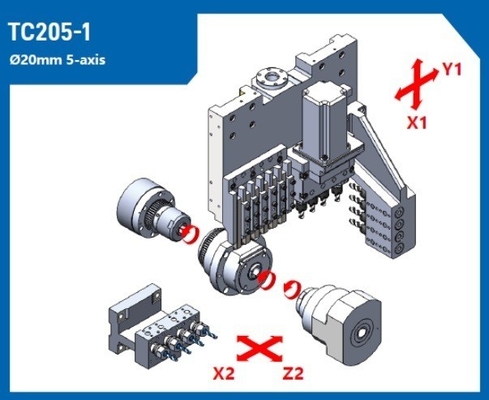

| TC205-1 | ОД Свертовой инструмент | 6 х#12 мм | Фиксированный инструмент конца | 4 x ER16 |
| Устройство для перекрестного действия | 4 x ER16 | |||
| Фиксированный инструмент конца | 4 x ER16 | |||

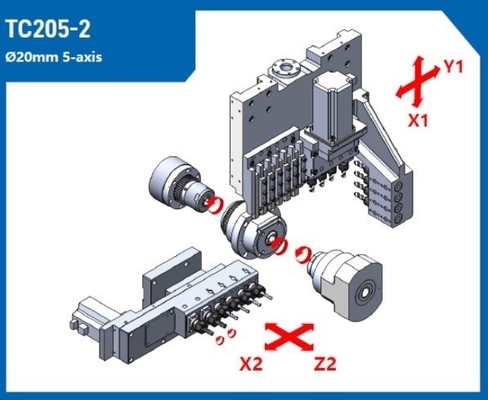

| TC205-2 | ОД Свертовой инструмент | 6 х#12 мм | Фиксированный инструмент конца | 4 x ER16 |
| Устройство для перекрестного действия | 4 x ER16 | Окончательное лицо живого инструмента | 2 x ER16 | |
| Фиксированный инструмент конца | 4 x ER16 | |||

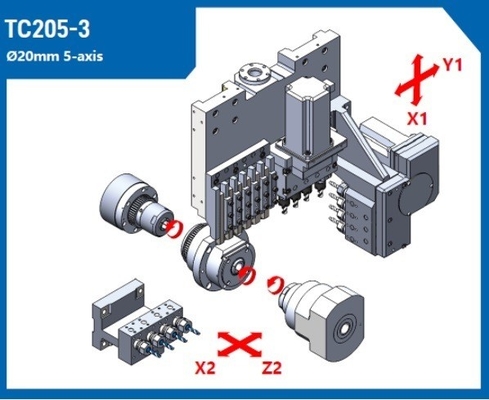

| TC205-3 | ОД Свертовой инструмент | 6 х#12 мм | Фиксированный инструмент конца | 4 x ER16 |
| Устройство для перекрестного действия | 4 x ER16 | |||
| Фиксированный инструмент конца | 4 x ER16 | |||
| Окончательное лицо живого инструмента | 3 x ER16 | |||

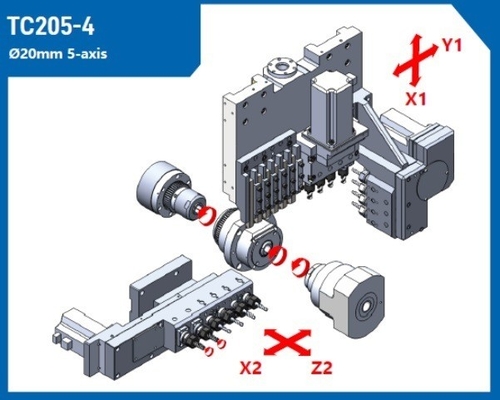

| TC205-4 | ОД Свертовой инструмент | 6 х #12 мм | Фиксированный инструмент конца | 4 x ER16 |
| Устройство для перекрестного действия | 4 x ER16 | |||
| Фиксированный инструмент конца | 4 x ER16 | Окончательное лицо живого инструмента | 2 x ER16 | |
| Окончательное лицо живого инструмента | 3 x ER16 | |||
Параметры инструмента
| Скважина для бурения | Накопление/прокладка нитей | Скорость оборота | Сила | |
| Устройство для перекрестного действия | φ10мм | М6 мм | 5500 оборотов в минуту | 1 кВт |
| Фиксированный инструмент (главный шпиндель) с конечной стороны | φ10мм | M8mm | ||
| Окончательное лицо живого инструмента (главный шпиндель) | φ10мм | М6 мм | 5500 оборотов в минуту | 00,75 кВт |
| Фиксированный инструмент (подшпиндель) с конечной стороны | φ10мм | M8mm | ||
| Окончательное лицо живого инструмента (подшпиндель) | φ10мм | М6 мм | 5500 оборотов в минуту | 1 кВт |
