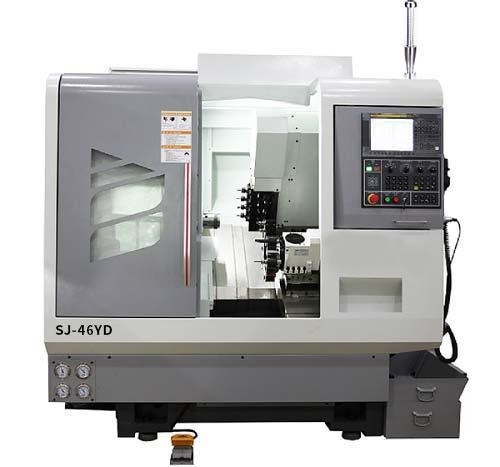

Одноинструментальный держатель CNC токарного станка Sj-46yd CNC токарный фрезерный центр
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TOSUN |
| Сертификация: | CE |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный корпус |
| Время доставки: | Период проведения пикового сезона: в течение 15 рабочих дней, вне сезона: в течение 15 рабочих дней |
| Условия оплаты: | LC, T/T, D/P, PayPal, Western Union, Небольшая сумма платежа |
| Поставка способности: | 1000PCS/Year |
|
Подробная информация |
|||
| Модель No.: | SJ-46YD | Обработка аксессуара: | Токарный станок CNC цыпленка |
|---|---|---|---|
| ведущий брус: | Наклонная проводная рельса | держатель инструмента: | токарный станок CNC держателя Одно-инструмента |
| Источник питания: | Электрические | Режим управления: | CNC |
| Автоматический класс: | Автоматический | Устанавливать режим: | типа Пол |
| Точность: | Высокая точность | Состояние: | Новый |
| Транспортный пакет: | Деревянный корпус | Спецификация: | 2370 и 1850 и 2120 мм |
| Торговая марка: | TOSUN | Производство: | Сучжоу |
| Код Hs: | 8458990000 | Поставка способности: | 1000PCS/Year |
| Размер упаковки: | 2370.00cm * 1850.00cm * 2120.00cm | Валовая масса упаковки: | 3500.000 кг |
| Послепродажное обслуживание: | Да, да. | Гарантия: | 1 год |
| Тип: | Горизонтальный токарный станок | Конфигурация: | Доступно. |
| Стоимость доставки: | о стоимости доставки и расчетном сроке доставки. | : | Первоначальная выплата Полная выплата |
| Валюта: | В долларах США | Возврат и возмещение: | Вы можете подать заявку на возврат до 30 дней после получения товаров. |
Характер продукции
- Машина использует высококачественную конструкцию лежа 30-градусной наклонной конструкции из чугуна, с сильным изгибом и торсионной жесткостью.
- Шаровой винт класса C3 и специальный подшипник NSK обеспечивают стабильную точность обработки позиций.
- Шпиндель использует высокоточные угловые контактные шариковые подшипники уровня P4, с комбинацией трех передних и двух задних конструкций нагрузки, эффективно обеспечивающих жесткость и точность.
- Он использует сервомотор FANUC с полным управлением импульсом для точного, точного и быстрого позиционирования.

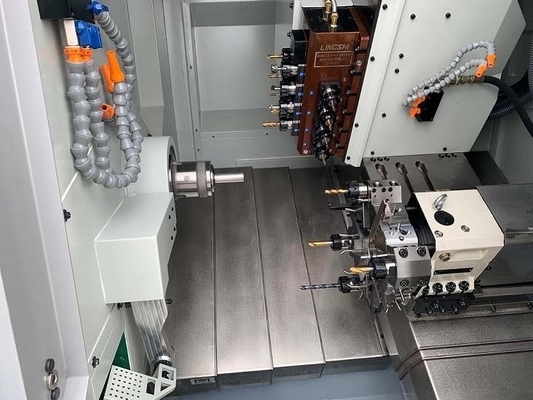

- 8 живых голов на оси Y (4 на конечной поверхности и 4 на боковой поверхности) и 4 фиксированных держателя инструмента на конечной поверхности.Он может реализовать сложную обработку заготовки, такую как повороты, фрезирование, сверление и нажатие могут быть завершены в одном процессе зажима, что уменьшает ошибки и потери, вызванные вторичной обработкой.
- Максимальный диаметр ствола Φ 45 мм, с максимальным прохождением оси X 550 мм и большим количеством инструментов.
- SC-46YD может быть оснащен восьмистанционной башней, а также может быть оснащен устройством инструмента или глубокой сверлой.
- Максимальный диаметр вращения шпинделя Φ 240 мм, способный обрабатывать части диска.
- Необходимые вспомогательные устройства, такие как устройство охлаждения под высоким давлением, питатель для масляной ванны, автоматический конвейер чипов и т.д.
| Описание | Спецификация |
| Скорость вращения шпинделя | 6000 оборотов |
| Тип конца шпинделя | ANSI A2-5 |
| Сервомотор X-оси | 1.8КВт |
| Сервомотор Y-оси | 1.2КВт |
| Сервомотор оси Z | 1.8КВт |
| Сервомотор с рабочей головой | 1.8КВт |
| Система управления FANUC | FANUC Oi-TF Plus |
| Диаметр спинного ложка | Φ240 мм |
| Диаметр отверстия шпинделя | Φ56 мм |
| Проходный диаметр | Φ45 мм |
| Максимальная длина обработки | 150 мм |
| Максимальный диаметр обработки (для дисков) | Φ150 мм |
| Расстояние от центра шпинделя до рабочего стола | 75 мм |
| Поездка по оси X | 1100 мм |
| Поездка по оси Y | 240 мм |
| Поездка по оси Z | 350 мм |
| Скорое питание по оси X/Z | 24 м/мин |
| Скоростное питание по оси Y | 24 м/мин |
| Точность повторного позиционирования оси X/Y/Z | 00,003 мм |
| Точность позиционирования оси X/Y/Z | 00,005 мм |
| Инструмент с живой головой | 12*ER25 |
| Реальная скорость головы | 3000 оборотов в минуту |
| Максимальный диаметр бурения | Φ10 мм |
| Максимальный диаметр нажатия | M8 ((Сталь) / M810 ((Мед и алюминий) |
| Максимум установленных инструментов | 21 шт. |
| Башня | Восемьстанционная башня |
| Размер машины | 2370×1850×2120 мм |
| Машины | 3500 кг |
