Fanuc Controller CNC горизонтальный центр обработки высокоточных металлов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TOSUN |
| Сертификация: | ISO 9001 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный корпус |
| Время доставки: | Период проведения пикового сезона: в течение 15 рабочих дней, вне сезона: в течение 15 рабочих дней |
| Условия оплаты: | LC, T/T, D/P, PayPal, Western Union, Небольшая сумма платежа |
| Поставка способности: | 1000PCS/Year |
|
Подробная информация |
|||
| Модель No.: | TH6363D | Численный контроль: | CNC/MNC |
|---|---|---|---|
| Точность обработки: | 0.01 ~ 0.02 ((мм) | Классификация представления: | Лидирующие механические инструменты CNC |
| Состояние: | Новый | Транспортный пакет: | Деревянный корпус |
| Спецификация: | 3000 и 4200 и 3500 мм | Торговая марка: | TOSUN |
| Производство: | Китай | Код Hs: | 8457102000 |
| Поставка способности: | 1000PCS/Year | Послепродажное обслуживание: | Онлайн и видеоподдержка |
| Гарантия: | 1 год | Применение: | Металл |
| Отростчатое использование: | Машинные инструменты с ЧПУ для резки металлов, нетрадиционные станки с ЧПУ, станки с ЧПУ для формиро | Метод движения: | Управление контура |
| Метод контроля: | Регулирование по замкнутому циклу | Конфигурация: | Доступно. |
Характер продукции

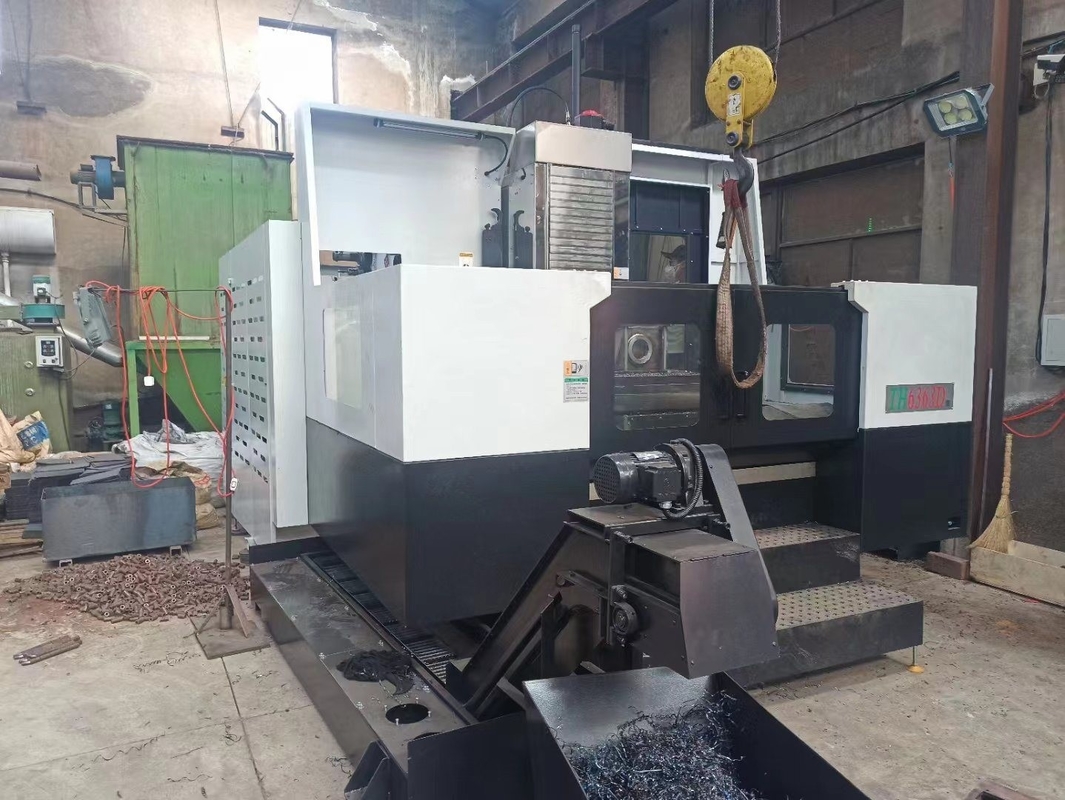

TH6363D - это крупномасштабный горизонтальный центр обработки движущейся колонны. Он принимает мехатронический дизайн, вся компоновка машины разумна, внешний вид свежий и щедрый,и функции работы завершены, удобный, простой и надежный.
Машинный инструмент оснащен вращающимся столом с ЧПУ, который может зажимать различные коробки, оболочки, формы и другие сложные части одновременно.Он может автоматически завершить грубую и окончательную обработку нескольких поверхностей деталей, таких как бурение, бурение, фрезирование, перемешивание и нагнетание с высокой эффективностью, высокой точностью и высокой надежностью.
Этот инструмент-машина подходит для обработки нескольких типов сложных деталей, таких как большие и средних размеров коробки, пластины, диски и оболочки.машиностроительная техника, ИТ-оборудование, оптическое оборудование, медицинское оборудование и механическая обработка в аэрокосмической и других отраслях промышленности.
Конфигурация машины
1. FANUC 0i- MF1 система с ЧПУ;
2. CNC поворотная панель 630X630 минимальный угол разделения 1°;
3. Сборник инструментов типа диска BT50#-24;
4. Шпиндель типа ремня BT50, скорость 50-4000 оборотов в минуту (ускорение ремня 1:2);
5Сервомотор с шпинделем: мощность 15/18.5 КВт (95.5 Н.М);
6. линейные гиды для тяжелых роликов для осей X, Y и Z;
7. X, Y, Z-оси точной винт изготовлен в Тайване;
8. Трехосная система защиты рельсов;
9. Система автоматической смазки с перерывом;
10. Система внешнего охлаждения (включая охлаждающую трубу, лоток для сбора фишек, охлаждающую коробку, грузовик для сбора фишек, охлаждающий насос);
11. Пневматическая система;
12Автоматическая система балансировки;
13Гидравлическая система;
14Автоматическая система удаления чипов;
15. рабочие и предупреждающие огни;
16. Внешняя защита и полузащита;
17. Горн регулировки станка;
18Приложения и документы.
Машинный инструмент оснащен вращающимся столом с ЧПУ, который может зажимать различные коробки, оболочки, формы и другие сложные части одновременно.Он может автоматически завершить грубую и окончательную обработку нескольких поверхностей деталей, таких как бурение, бурение, фрезирование, перемешивание и нагнетание с высокой эффективностью, высокой точностью и высокой надежностью.
Этот инструмент-машина подходит для обработки нескольких типов сложных деталей, таких как большие и средних размеров коробки, пластины, диски и оболочки.машиностроительная техника, ИТ-оборудование, оптическое оборудование, медицинское оборудование и механическая обработка в аэрокосмической и других отраслях промышленности.
Особенности

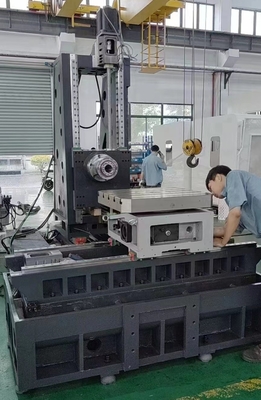

- Общая схема станка использует перевернутую структуру в форме буквы "Т" с трехточечной опорой, которая является стабильной и надежной.и рабочий стол движется влево и вправоОн имеет высокую жесткость, высокую стабильность и высокую надежность.
- Основа, слайд, колонна, коробка шпинделя и другие большие части основания станка-инструмента изготовлены из высокожестких конструкций из чугуна,с разумным размещением арматуры, чтобы обеспечить хорошую устойчивость отливок к искажению, высокая жесткость и устойчивость к ударам; они отливаются с использованием технологии смолового песка и проходят обработку старения, что гарантирует стабильность производительности станков.
- Колонка с шпинделем поворачивается вверх и вниз по колонке, чтобы завершить движение питания в вертикальном направлении (Y направление).Коробка шпинделя спроектирована в симметричной форме и установлена в центре колонныКолонна не выдерживает эксцентрической силы в горизонтальной плоскости, небольшая торсионная деформация, небольшая термическая деформация, высокая точность.Коробка шпинделя оснащена автоматической системой балансировки, который может динамически сбалансировать собственный вес коробки шпинделя, чтобы обеспечить высокую точность обработки станка.
- Все три оси X/Y/Z используют большие, высокоточные, с высокой жесткостью шаровые винты и линейные рельсы с тяжелыми роликами.,Высокая скорость движения и быстрое движение создают сосуществующий баланс точности и жесткости.
- CNC-оборотный стол отвечает требованиям высокоскоростного вращения, значительно улучшает радиальную грузоподъемность оборотного стола,и увеличивает динамическую и статическую жесткость и рабочую стабильность рабочего стола.
- Питание в трех направлениях X, Y и Z принимают высокоскоростные и бесшумные шаровые винты; Приводный двигатель непосредственно соединен со винтом через эластичное соединение,и питание сервомотор напрямую передает энергию на высокоточный шаровой винт без обратной реакции, обеспечивая точность позиционирования и синхронизацию станка;
- Взлом принимает конструкцию высокой жесткости, спецификация BT50.
- Машинный инструмент использует метод охлаждения конца шпинделя для обработки деталей и режущих инструментов, который имеет большую скорость потока, хороший эффект охлаждения и снижает расходы на расходные материалы.
- Машинный инструмент оснащен Тайванем 24 дискового типа манипуляторных журналов инструмента, который обеспечивает надежную, быструю и стабильную смену инструмента.максимальная масса инструмента 18 кг, а максимальная длина инструмента может достигать 350 мм. Конусовая лопасть инструмента BT50 может быть разделена с другими инструментами.
- Машинный инструмент оснащен автоматической системой транспортировки микросхем и машиной сбора микросхем, что значительно снижает интенсивность труда оператора и повышает эффективность работы.
- Главное валовое подшипник станка и подшипники подшипников на обоих концах шарового винта смазываются жиром.
- Тяжелые роликовые линейные рельсы и шаровые винты используют передовую централизованную автоматическую смазку тонким маслом, регулярную и количественную автоматическую прерывистую смазку и работают стабильно и надежно.
- Руководящие рельсы и винты в трех направлениях X, Y,и Z все запечатаны и защищены, чтобы обеспечить чистоту винтов и направляющих рельсов и точность передачи и движения станка-инструмента.
- Защита рулевого рельса станка-инструмента имеет специальное защитное покрытие рулевого рельса из нержавеющей стали,который эффективно обеспечивает чистоту направляющих рельсов и винтовых винтов и поддерживает срок службы направляющих рельсов и винтовых винтов.

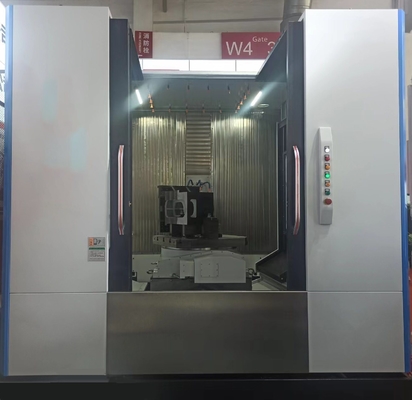

- Машины-инструменты проектируются и изготавливаются с полной защитой, чтобы гарантировать, что железные оттенки и жидкость обработки не брызгут вокруг;основная поверхность покрывает части защиты принимают порошковое покрытие распыливания процесса, и внешний вид красивый и аккуратный.
- Машинный инструмент оснащен системой управления CNC FANUC 0i MF1, которая обладает полными и надежными функциями блокировки, защиты безопасности, диагностики неисправностей и тревоги.Он оснащен стандартным интерфейсом связи RS232Он обладает полными функциями, легкой эксплуатацией, стабильной и надежной точностью.
| Положение | Единица | Описание | ||
| Рабочий стол | Размер рабочего стола | мм | 630×630 | |
| Т-слот | мм | 24 x M24 или 5-18×125 | ||
| Максимальная нагрузка. | в кг | 1200 | ||
| Минимальный угол разделения оси B | ° | 1 | ||
| Точность углового деления | ′′ | 10 | ||
| Точность повторения | ′′ | ±2 | ||
| Количество рабочего стола | 1 | |||
| Путешествия | оси X, Y, Z | мм | 1050/800/900 | |
| Центр шпинделя к поверхности рабочего стола | мм | 80-880 | ||
| Нос шпинделя к центру рабочего стола | мм | 120-1020 | ||
| Свинцовый | Конечный | мм | BT2Стратегия | |
| Скорость | в кг | 50-4000 оборотов в минуту (ускорение пояса 1:2) | ||
| Корм для животных | Уменьшение скорости кормления | м/мин | 10000 мм/мин | |
| Скорость быстрой подачи | м/мин | X, Z: 24 м/мин; Y: 18 м/мин | ||
| Устройство X, Y, Z min. | мм | 0.001 | ||
| X, Y, Z шаровой винт | мм | X/Y:Φ40×12;Z:Φ50×12 | ||
| X, Y, Z рулевое руководство | мм | X/Y:45; Z: 55 | ||
| Журнал инструментов | Количество инструмента | 24 | ||
| Максимальный диаметр инструмента x длина | мм | Ф120/Ф220×350 | ||
| Максимальная масса инструмента | в кг | 18 | ||
| Держатель инструмента | BT1 | |||
| Скорость смены инструмента (от инструмента к инструменту) | S | 2.5 | ||
| Тип смазки | Подшипники спиндовые и подшипники на винтовую опору | Масла | ||
| Линейные рельсы на роликах и шаровые винты | Автоматический | |||
| Сервомотор | Сервомотор с шпинделем | КВт | 15/18.5KW | |
| Сервомотор оси X, Y, Z, B | КВт | 3/3/3/1.4КВт | ||
| Двигатель циркуляции смазочного масла на шпинделе | 370 Вт | |||
| Централизованный смазочный двигатель | 12 Вт | |||
| Гидравлический двигатель | 2.25 кВт | |||
| Мотор для режущей жидкости | 0.73 кВт | |||
| Двигатель конвейера с щебнями | 200 Вт | |||
| Двигатель ATC | КВт | 0.373 кВт | ||
| Точность позиционирования | мм | 0.015 | ||
| Точность повторения | мм | 0.01 | ||
| Сила | Напряжение переменного | V | 3~380±10% | |
| Частота | Гц | 50±10% | ||
| Общее потребление энергии | КВА | 45 | ||
| Общее давление воздуха | MPa | 0.5-0.7 | ||
| Машины | T | 13 | ||
| Размер машины(Л×В×Х) | мм | 3000×4200×3500 | ||
Конфигурация машины
1. FANUC 0i- MF1 система с ЧПУ;
2. CNC поворотная панель 630X630 минимальный угол разделения 1°;
3. Сборник инструментов типа диска BT50#-24;
4. Шпиндель типа ремня BT50, скорость 50-4000 оборотов в минуту (ускорение ремня 1:2);
5Сервомотор с шпинделем: мощность 15/18.5 КВт (95.5 Н.М);
6. линейные гиды для тяжелых роликов для осей X, Y и Z;
7. X, Y, Z-оси точной винт изготовлен в Тайване;
8. Трехосная система защиты рельсов;
9. Система автоматической смазки с перерывом;
10. Система внешнего охлаждения (включая охлаждающую трубу, лоток для сбора фишек, охлаждающую коробку, грузовик для сбора фишек, охлаждающий насос);
11. Пневматическая система;
12Автоматическая система балансировки;
13Гидравлическая система;
14Автоматическая система удаления чипов;
15. рабочие и предупреждающие огни;
16. Внешняя защита и полузащита;
17. Горн регулировки станка;
18Приложения и документы.
