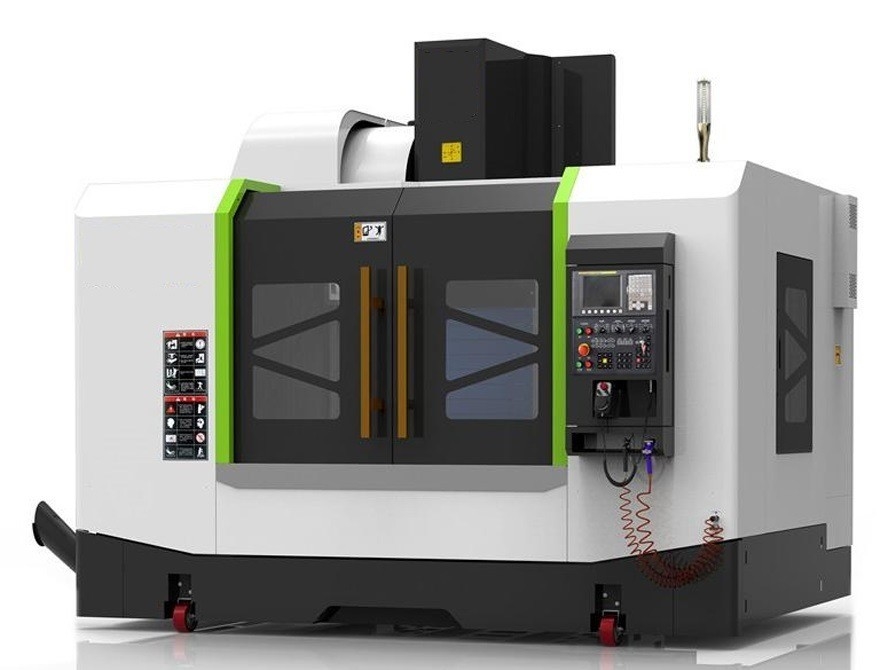

Настройка CNC вертикальная фрезерная машина Vm540 с системой управления Fanuc
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | TOSUN |
| Сертификация: | ISO 9001 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 единица |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный корпус |
| Время доставки: | Период проведения пикового сезона: в течение 15 рабочих дней, вне сезона: в течение 15 рабочих дней |
| Условия оплаты: | LC, T/T, D/P, PayPal, Western Union, Небольшая сумма платежа |
| Поставка способности: | 1000PCS/Year |
|
Подробная информация |
|||
| Модель No.: | VM540 | Структура филируя резца: | Интегральный |
|---|---|---|---|
| Режим управления: | CNC | Автоматический класс: | Автоматический |
| Точность: | Высокая точность | Состояние: | Новый |
| Транспортный пакет: | Деревянный корпус | Спецификация: | 2650 и 2100 мм. |
| Торговая марка: | TOSUN | Производство: | Китай |
| Код Hs: | 8457101000 | Поставка способности: | 1000PCS/Year |
| Послепродажное обслуживание: | Онлайн и видеоподдержка | Гарантия: | 1 год |
| Тип: | Филировальная машина Worktable | Объект: | инструмент |
| Структура: | Тип кровати | Тип филируя резца: | Вертикальный филируя резец |
| Конфигурация: | Доступно. | ||
Характер продукции

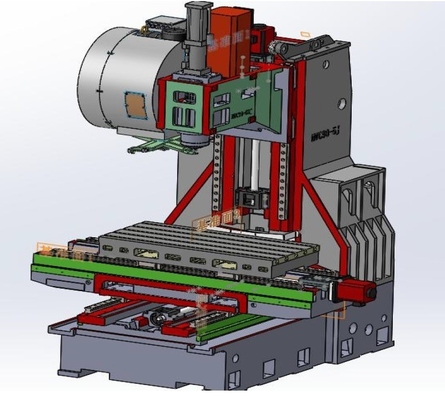

- База станка, колонны, коробка шпинделя, перекрестный слайд и рабочий стол все изготовлены из высокопрочной технологии литья пенополистирола.обеспечение высокой устойчивости основных частейСтруктура литья прошла анализ динамики станка и анализа конечных элементов, чтобы сделать ее геометрическую структуру более разумной.и соответствующее сочетание с укрепляющими ребрами обеспечивает высокую жесткость основных частей.
- Используйте высоко жесткий и высокоточный шпиндель из Тайваня KENTURN.
- Используйте высокоточные и прочные шариковые винты из Тайваня.
- Оси X, Y и Z используют тайваньские 45-миллиметровые роликовые линейные рельсы, а слайды расширяются и увеличиваются.Ролик тяжелой линейной рельсы может не только удовлетворить требования клиентов для высокой скорости и высокой точности, но также может выполнять мощную резку, а также увеличивать срок службы.
- Машина оснащена герметичным защитным покрытием рулевого рельса для эффективной защиты рулевых рельсов и винтов и продления их срока службы.
- Машинный инструмент оснащен трехмерной полной защитой, чтобы избежать вибрации при сильном резке щелочей.
- Использование японской системы управления Fanuc CNC, сочетаемой с абсолютным сервомотором, обеспечивающей высокую стабильность, высокую скорость, гладкую поверхность и высокую точность.
- Система автоматической смазки с двойным насосом: смазка на проводнике использует распределитель объема с впрыском масла для регулярной и количественной подачи масла, необходимого для проводников.сокращение отходов смазочного маслаВодяной бак оснащен сепаратором для очистки воды от масла, чтобы избежать загрязнения окружающей среды.
- В то же время, для оптимизации точности при обработке кругов и изогнутых поверхностей используется продвинутая шариковая стойка.
| Положение | Единица | Описание | |
| Свинцовый | Установка спиндола | BT2 - - - - - - - - - - - | |
| Скорость | r/min | 50 ~ 8000 | |
| Лицо конца шпинделя к рабочему столу | мм | 120-520 | |
| Центр шпинделя в колонну | мм | 460 | |
| Рабочий стол | Размер рабочего стола | мм | 760×400 |
| Количество T-слотов, ширина и расстояние между ними | мм | 5×18×80 | |
| Максимальная нагрузка. | в кг | 300 | |
| Руководящая рельса | Тип проводниковой рельсы | Линейный гид ролика для оси X, Y, Z | |
| Ширина путеводной рельсы для оси X, Y, Z | мм | 35/35/35 | |
| Свинцовая рулетка | Ось X | мм | φ40×12 |
| Ось Y | мм | φ40×12 | |
| Ось Z | мм | φ40×12 | |
| Путешествия | Ось X | мм | 600 |
| Ось Y | мм | 400 | |
| Ось Z | мм | 400 | |
| Быстрая скорость | Ось X | м/мин | 24 |
| Ось Y | м/мин | 24 | |
| Ось Z | м/мин | 22 | |
| Скорость подачи | м/мин | 1-8000 | |
| Система управления | Фанук | ||
| Сервомотор | Двигатель шпинделя | KW | 5.5 |
| Сервомотор на оси X, Y | βis8/3000 | ||
| Сервомотор оси Z | Βis12/3000 | ||
| Точность позиционирования для оси X, Y, Z | мм | 300/±0.005 | |
| Точность повторяемости для оси X, Y, Z | мм | 300/±0.003 | |
| Давление воздуха | MPa | 0.6-0.8 | |
| Машины | в кг | 4600 | |
| Размер машины(Л×В×Х) | мм | 2650×2100×2500 мм | |
Конфигурации оборудования
| Нет, нет, нет. | Имя | Нет, нет, нет. | Имя |
| 1 | Пневматический шпиндельный свободный брош | 8 | Покрытие из нержавеющей стали в направлении Z |
| 2 | Ручной воздушный пистолет | 9 | Стержни и подшипники для якорей |
| 3 | Автоматическая система смазки | 10 | Охлаждающий горизонтальный насос для воды 270 Вт |
| 4 | Светодиодный предупреждающий свет | 11 | Строгое прослушивание |
| 5 | Противопылевое устройство электрической коробки | 12 | Интерфейс RS-232 и функция USB |
| 6 | Рабочий фонарь 24 В | 13 | Безопасный замок распределительной коробки питания |
| 7 | XY-руководные рельсы из нержавеющей стали |
Производитель компонента
| Положение | Количество | Производитель |
| Система управления | 1 комплект | Фанук |
| Сервомотор с шпинделем | 1 комплект | Фанук |
| Двигатель шпинделя | 1 комплект | Фанук |
| Сервомотор на оси X, Y, Z | 1 комплект для каждого | Фанук |
| Двигатель оси X, Y, Z | 1 комплект для каждого | Фанук |
| Подшипник для винтовых подшипников оси X, Y и Z | 1 комплект для каждого | Япония NSK |
| Шаровой винт оси X, Y, Zφ40×12 | 1 комплект для каждого | Тайвань |
| Оси X, Y, Z роликовая рельса 35 мм | 1 комплект для каждого | Тайвань |
| Орехи для блокировки | 1 комплект | Тайвань |
| Установка шпинделя BT40-120 мм | 1 комплект | Тайвань |
| Основные пневматические компоненты | 1 комплект | Тайвань |
| Основные электрические компоненты | 1 комплект | Германия |
| Автоматическая система смазки | 1 комплект | ГЕРГ |
| Синхронный штурвал и синхронный ремень | 1 комплект | Тайвань |
| Насос для режущей жидкости | 1 комплект | Чанчжоу |
| Электрический выключатель шкафа | 1 комплект | Тонфэй |
| Цилиндр 4,5 Т | 1 шт. | Гудинг |
| Электронное ручное колесо | 1 шт. | Шанхай |
| Панель управления | 1 шт. | Шанхай |
